Forschungsthema: Untersuchungen zur Dimensionierung und Bewertung von Mittelspannungs-Kunststoff-Kabelgarnituren mit optimierten und neuen Konstruktions- bzw. Montageprinzipien


Projektleiter

Prof. Dr.-Ing. R. Bärsch

Projektteam
Dipl.-Ing. (FH) M. Dreßler;
Herr U. Schulze (bis 10/2012)
Herr F. Matthausch(ab 11/2012)

Projektträger:

Behr Bircher Cellpack BBC Radeberg GmbH

Laufzeit:

01/2011-12/2014



Kategorie: Elektroenergietechnik/Hochspannungsisoliertechnik

Kurzbeschreibung des Projekts:

  • Schaffung von Dimensionierungs- und Bewertungsgrundlagen für MS-Kunststoff-Kabelgarnituren mit neuen Konstruktions- bzw. Montageprinzipien

  • Untersuchungen zum Alterungs- und Langzeitverhalten von Mittelspannungs-Kunststoff-Kabelgarnituren bzw. ausgewählter Komponenten

  • Verbesserung der diagnostischen Möglichkeiten zur TE-Erfassung und -Bewertung von Fehlstellen in Modellanordnungen und Prototypen



Ausgewähltes Ergebnis:

Untersuchungen zur Wirkung der Feldsteuerung an Kabelenden mit einem refraktiv wirkenden Feldsteuerelement

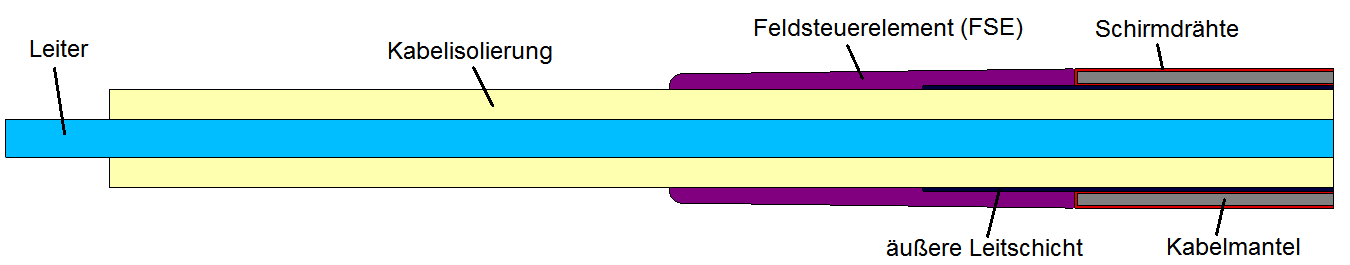

Bild 1: Schematische Darstellung Mittelspannungs-VPE-Einleiterkabels mit abgesetzten Ende und FSE

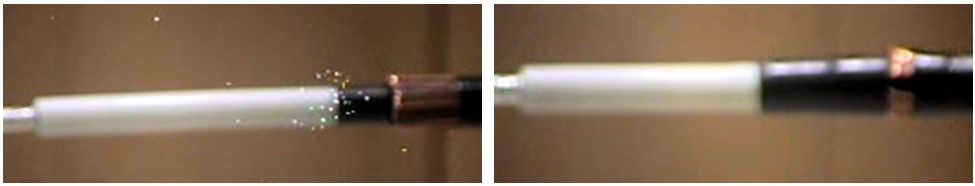

Bild 2: Aufnahmen mit einer UV-Kamera bei Blitzimpulsspannungsbeanspruchung am abgesetzten Kabelende ohne Feldsteuerelement (linke Abbildung) und mit Feldsteuerelement (rechte Abbildung)

Während ohne Feldsteuerelement deutliche Entladungserscheinungen an der Absetzkante der äußeren Leitschicht zu erkennen sind, können bei Verwendung eines Feldsteuerelementes bei gleicher Spannungsbeanspruchung keine Entladungserscheinungen festgestellt werden. Somit kann die Wirkung des refraktiv wirkenden Feldsteuerelementes durch die Aufnahmen mit einer UV-Kamera auch bei impulsförmigen Spannungsbeanspruchungen visuell bestätigt und nachgewiesen werden. Auf dieser Grundlage können mögliche „Fehlerquellen“ auch an komplexeren Bauteilen untersucht werden und eine visuelle Ortung von äußeren Teilentladungen erfolgen.



[1] Leihgabe des Fachgebietes Hochspannungstechnik der Technischen Universität Darmstadt
